ACCESSORY / STEADY REST

四点单动环形中心架

四个顶柱独立调节,用于车床工件支承。

适用于 CW61125、CW61100 和 CW6180 车床。不同顶柱组的夹持范围见下表。

获取技术方案

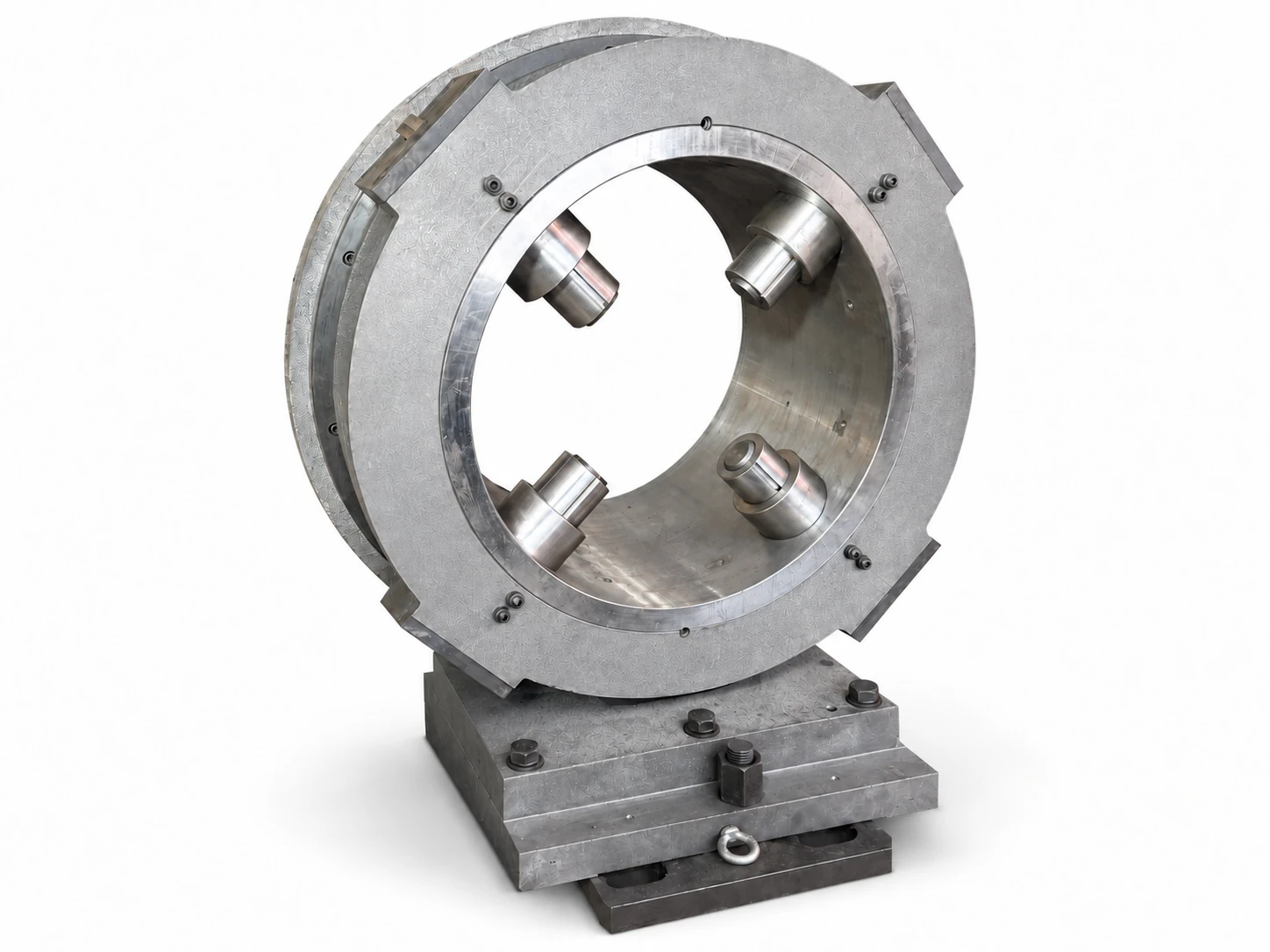

中心架整体

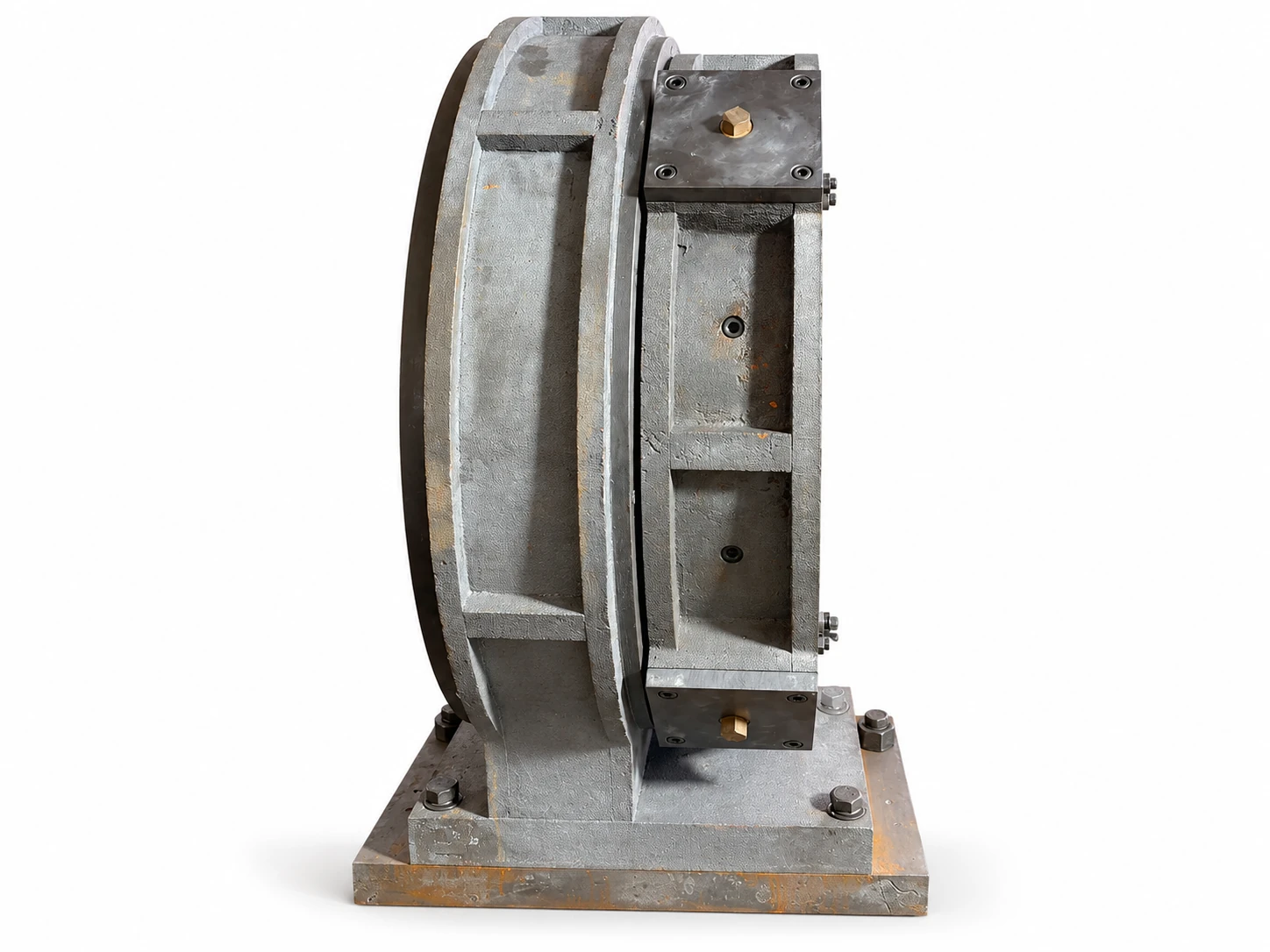

  • 侧面结构图

    环体侧面及底座细节。

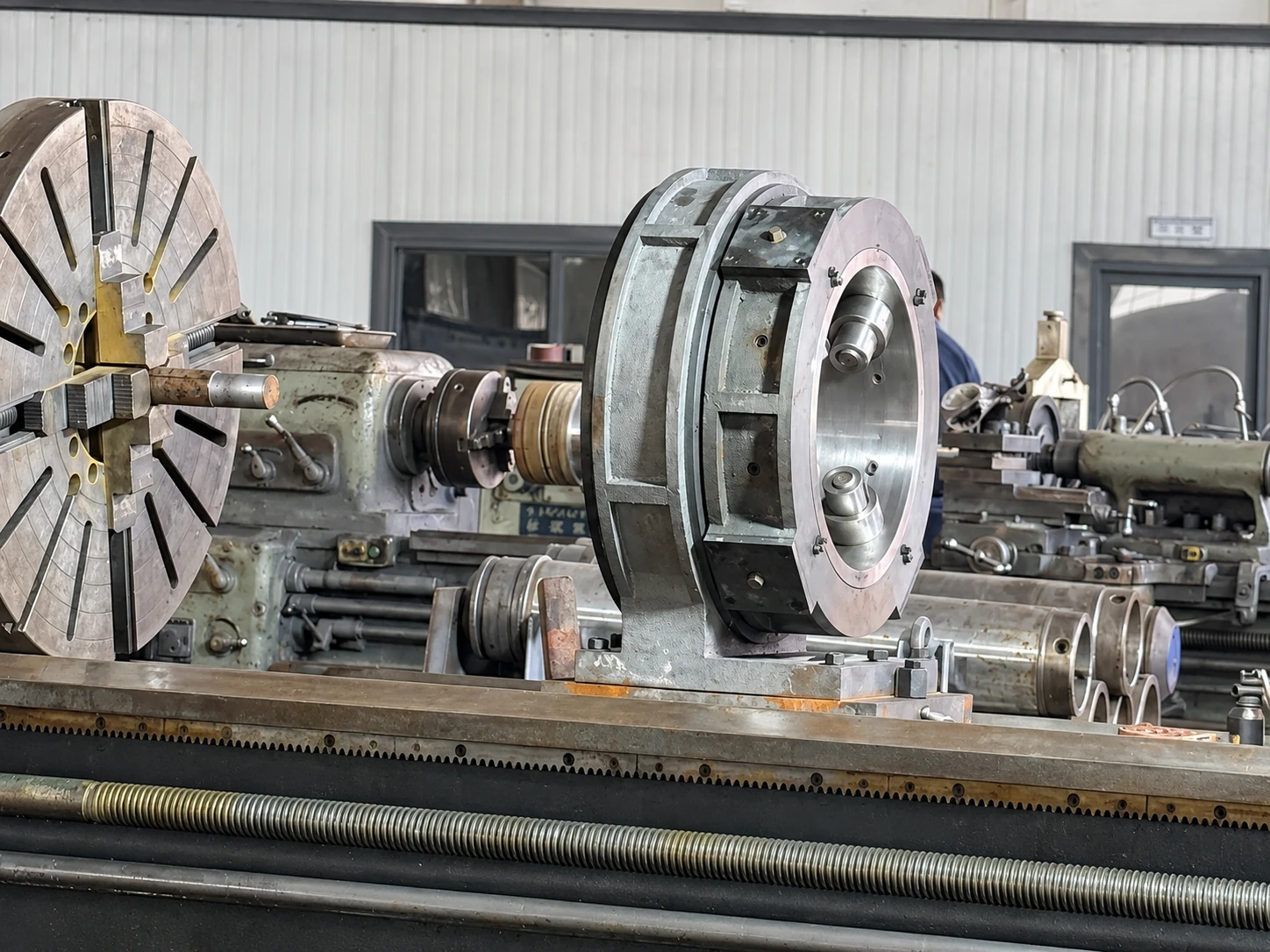

  • 安装实景

    中心架与卡盘、床身导轨的相对位置。

夹持范围

适用车床顶柱组数夹持直径范围(mm)
CW611253
  • φ595-420
  • φ430-φ250
  • φ260-φ180
CW611003
  • Φ490-φ370
  • φ380-φ260
  • φ270-φ170
CW61802
  • φ380-φ300
  • Φ230-φ310

TECHNICAL PROPOSAL

中心架选配咨询

请告知车床型号、工件夹持直径和安装条件,我们帮您核对所需配置。
