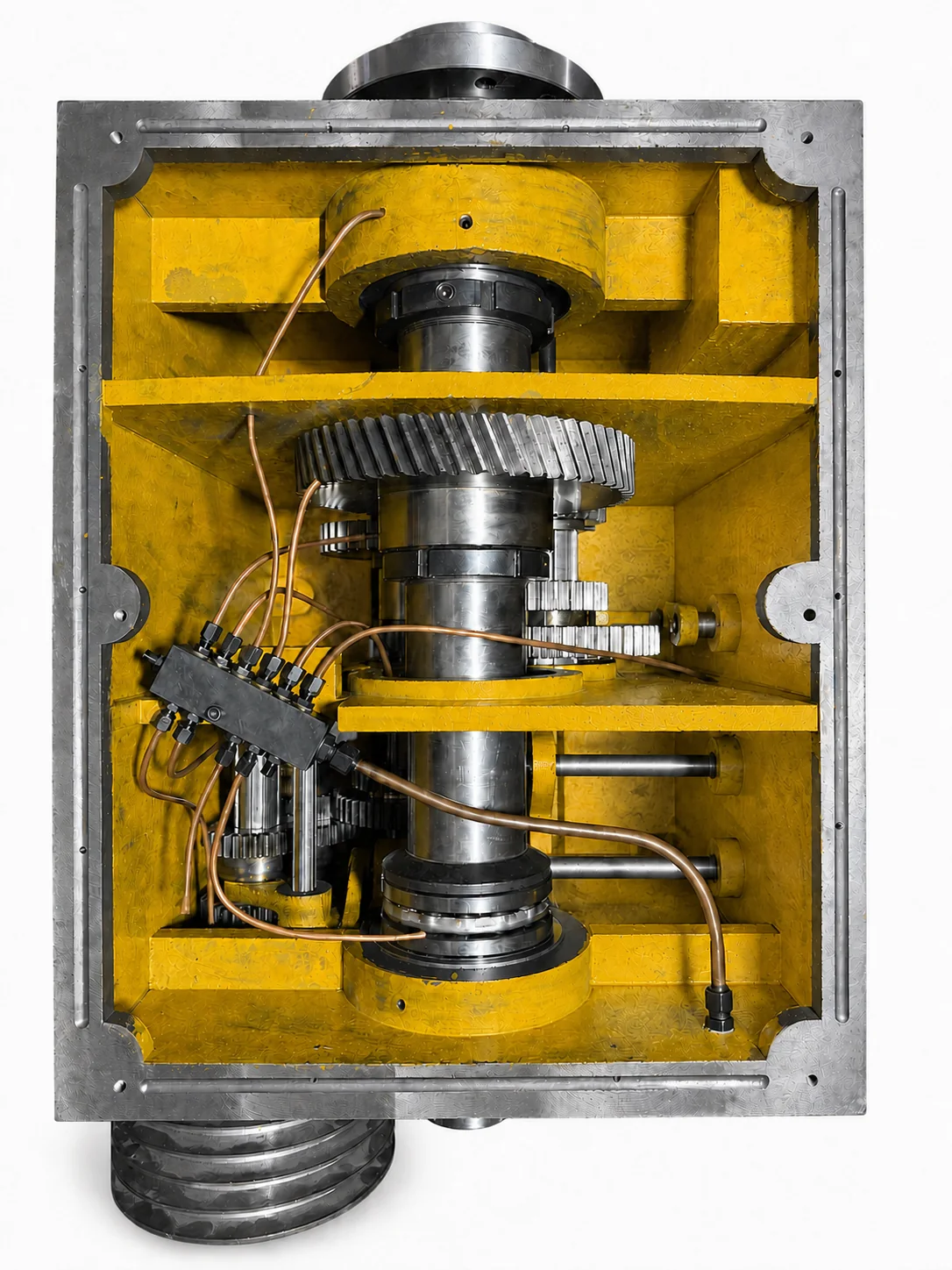

内部传动

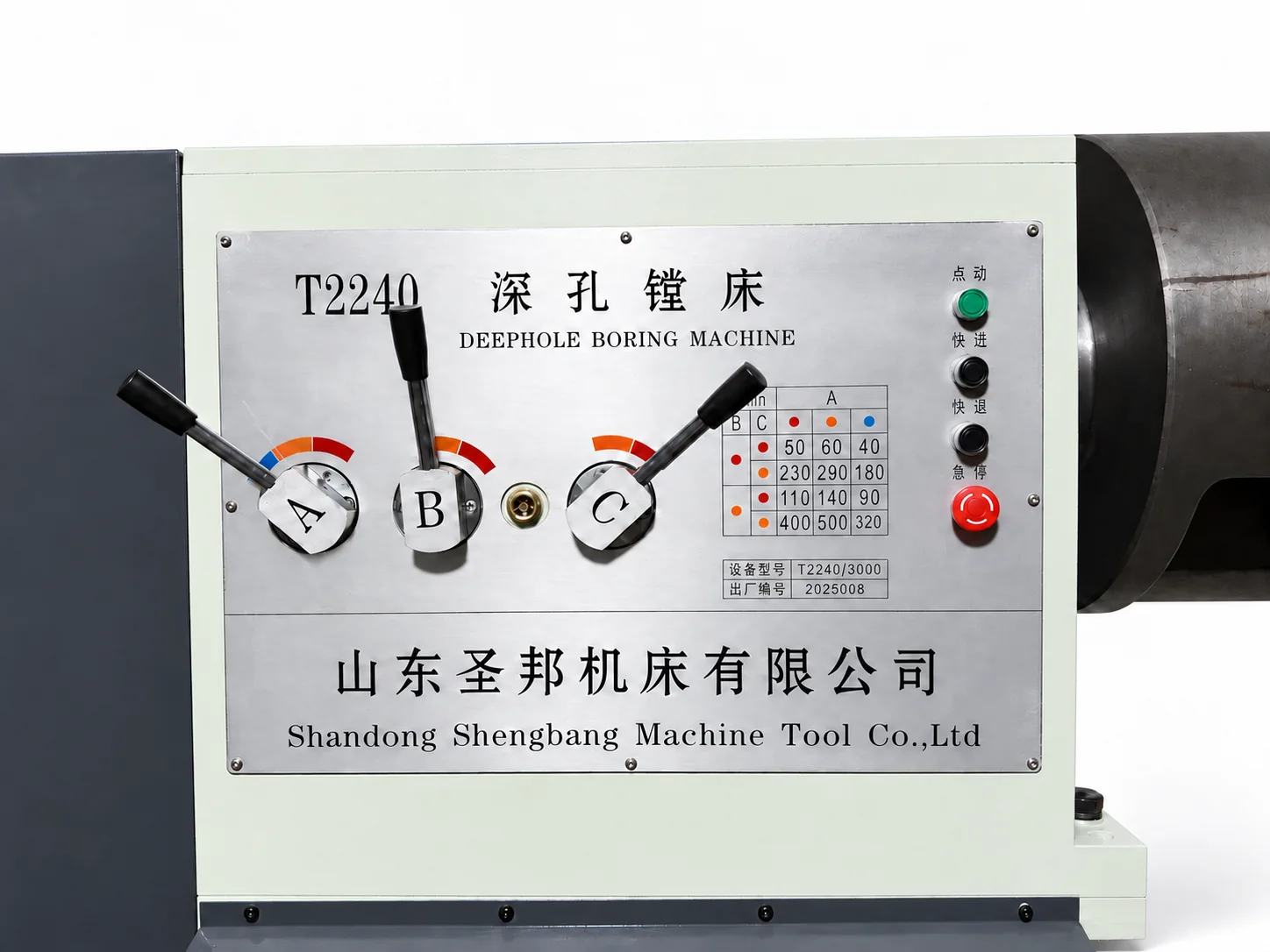

外侧操作面板
HEADSTOCK
床头箱
床头箱提供 12 级主轴传动，以强力主驱动稳定输出镗削扭矩，满足大直径深孔连续加工要求。
- 主轴转速范围 / 级数
- 40–500 r/min / 12 级
- 主电机功率
- 30 kW
SYSTEM 01
主轴与传动
T2240 床头箱提供 12 级主轴传动，主轴与强力主驱动为大直径深孔镗削提供稳定动力。
SYSTEM 02
进给与支撑
进给丝杠带动刀具沿加工行程进给，支架支承并稳定工件，为长深孔镗削提供连续进给和工件支撑。

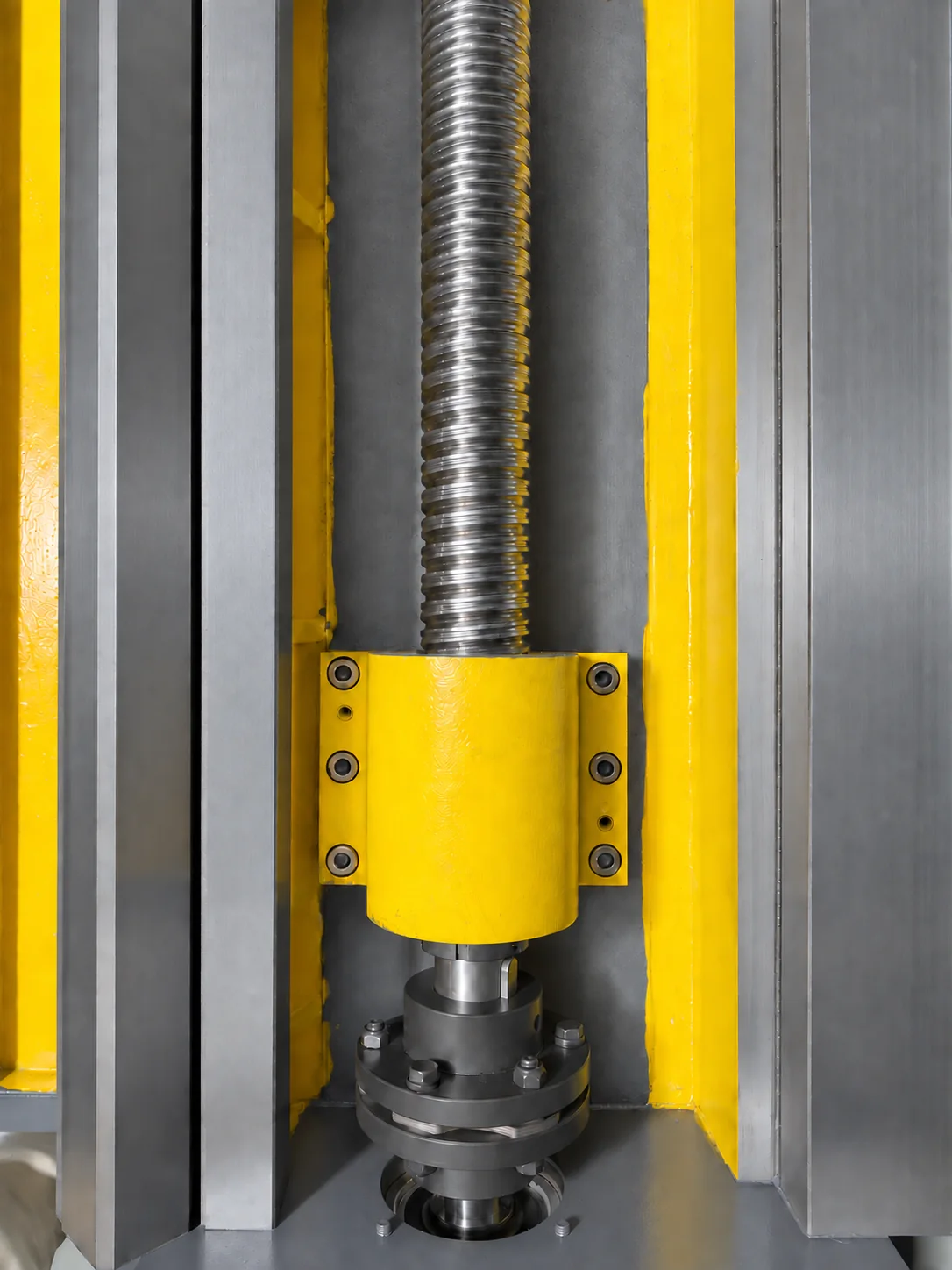

FEED SCREW
进给丝杠
伺服进给系统驱动刀具完成长行程稳定镗削，覆盖 1000–12000 mm 深孔加工深度范围。
- 伺服进给电机功率
- 4.4 kW
- 镗孔最大深度范围
- 1000–12000 mm

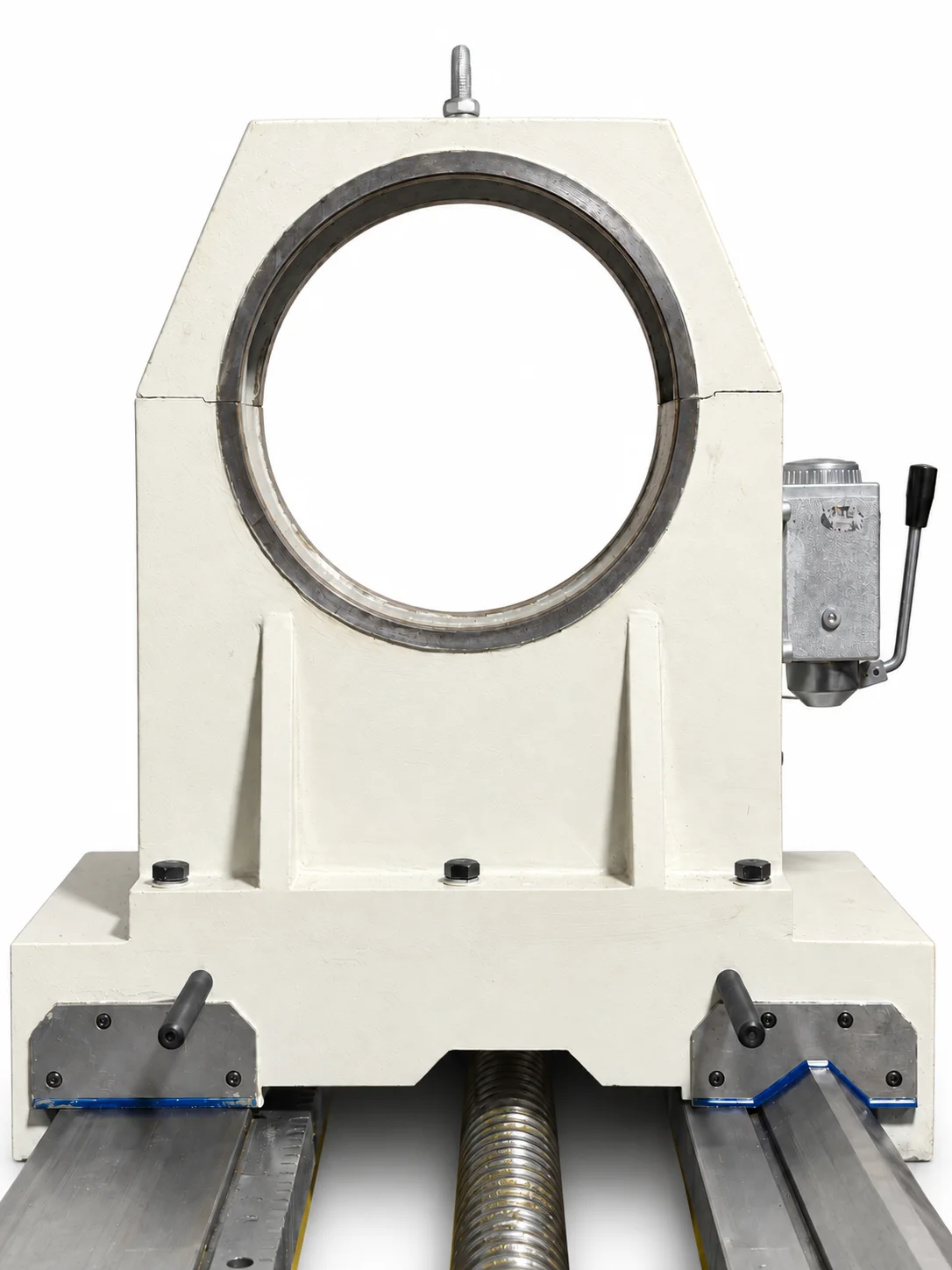

FEED SUPPORT
进给支架
进给支架用于支承和导向工件，配合中心架与托架稳定长工件，减少深孔镗削过程中的振动。
- 中心架夹持直径范围
- φ160–φ625 mm
- 托架夹持直径范围
- φ100–φ510 mm
SYSTEM 03
供油与冷却
授油器将切削液送入加工区域，配合切屑排出路径持续带走切屑，支持深孔镗削连续加工。

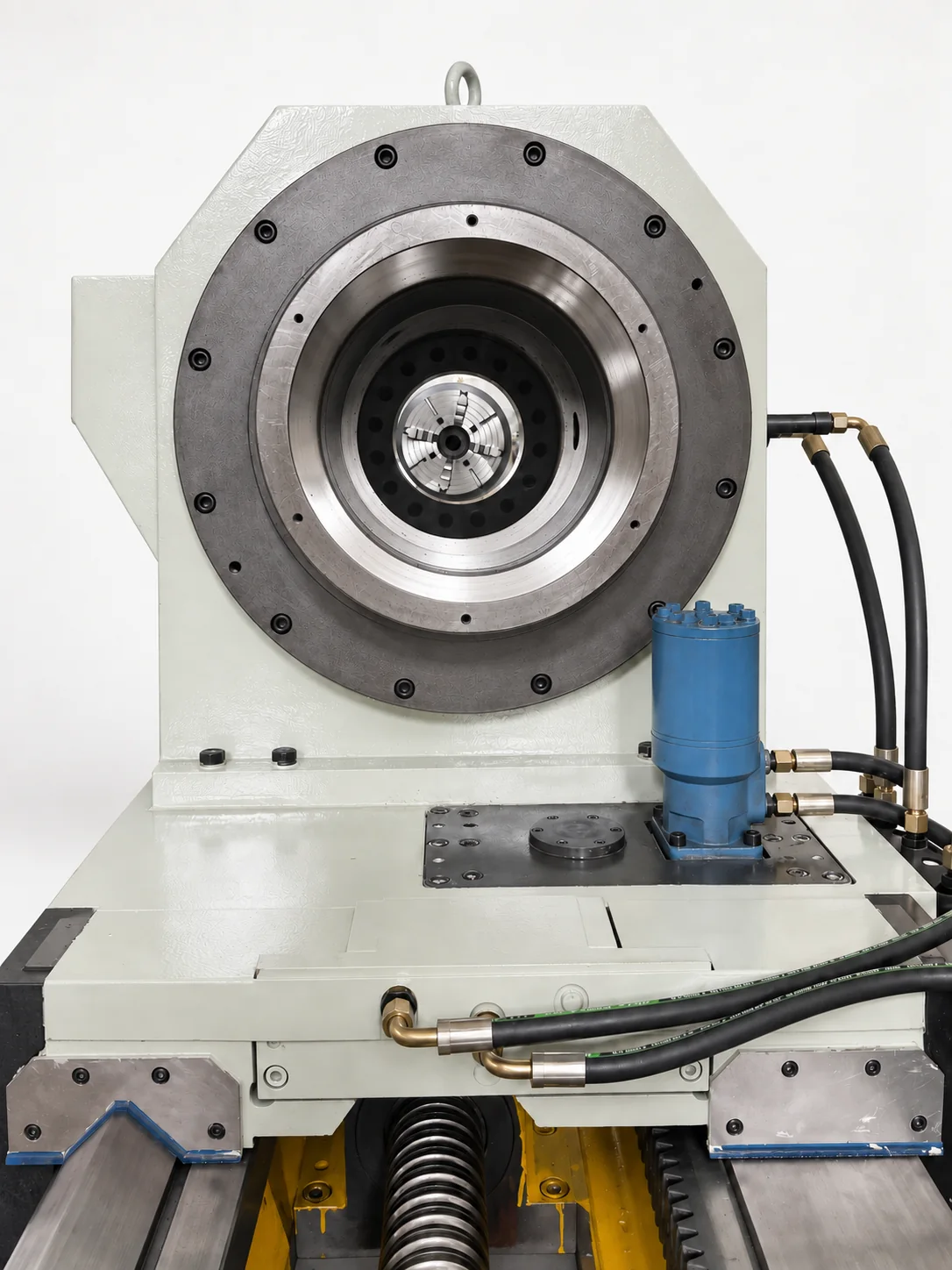

带蓝色部件整体

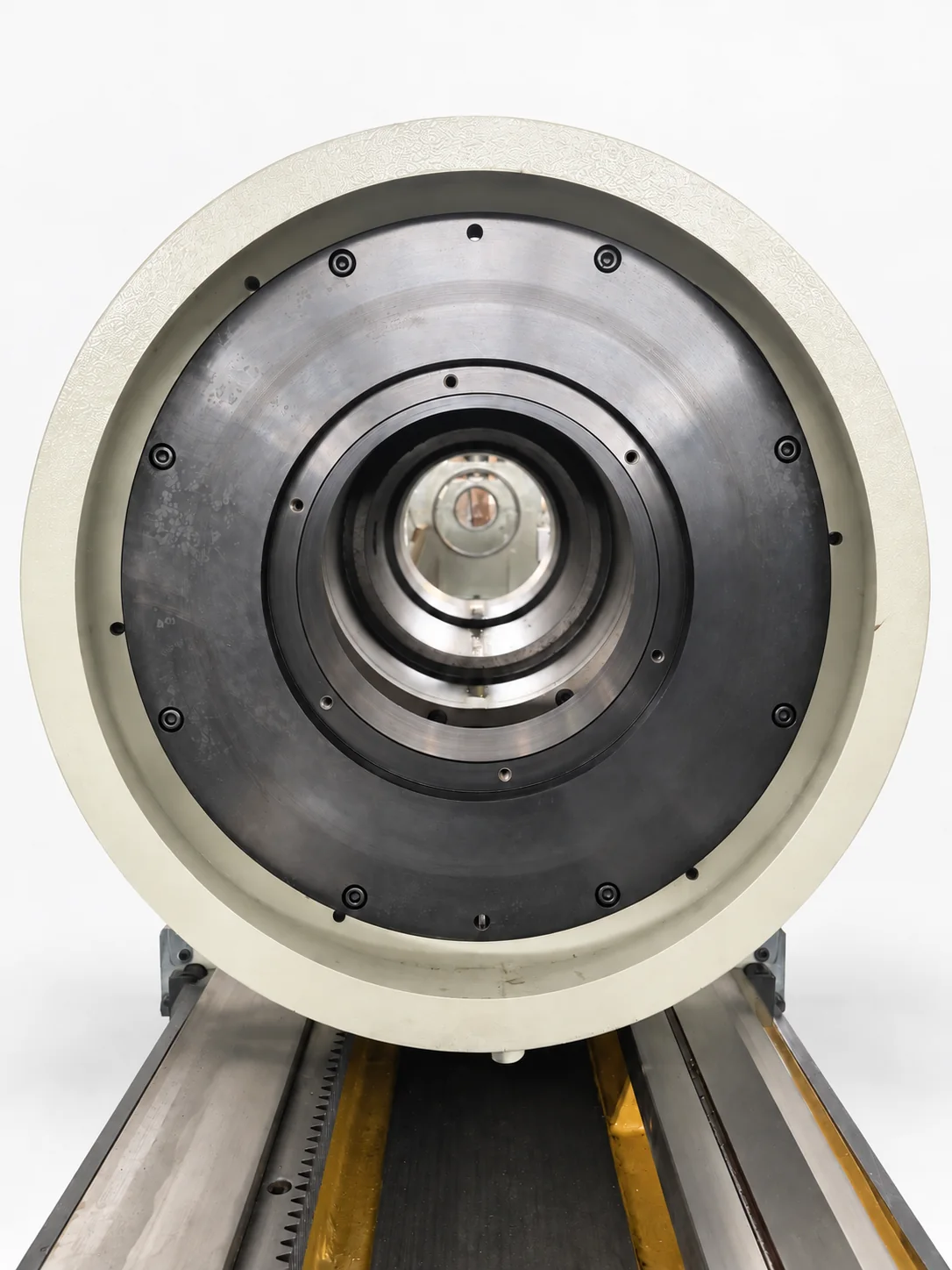

正面端面
OIL FEEDER
授油器
授油器将切削液稳定送入加工区域，配合床头端排屑方式，持续带走切屑并保障深孔镗削过程。
- 冷却系统额定压力
- 0.5 MPa
- 冷却系统流量
- 600 L/min
SYSTEM 04
操作与控制
操作面板集中呈现主轴启停、进给、授油器、工件顶紧和冷却等操作区域，面板下方压力表显示相应压力。

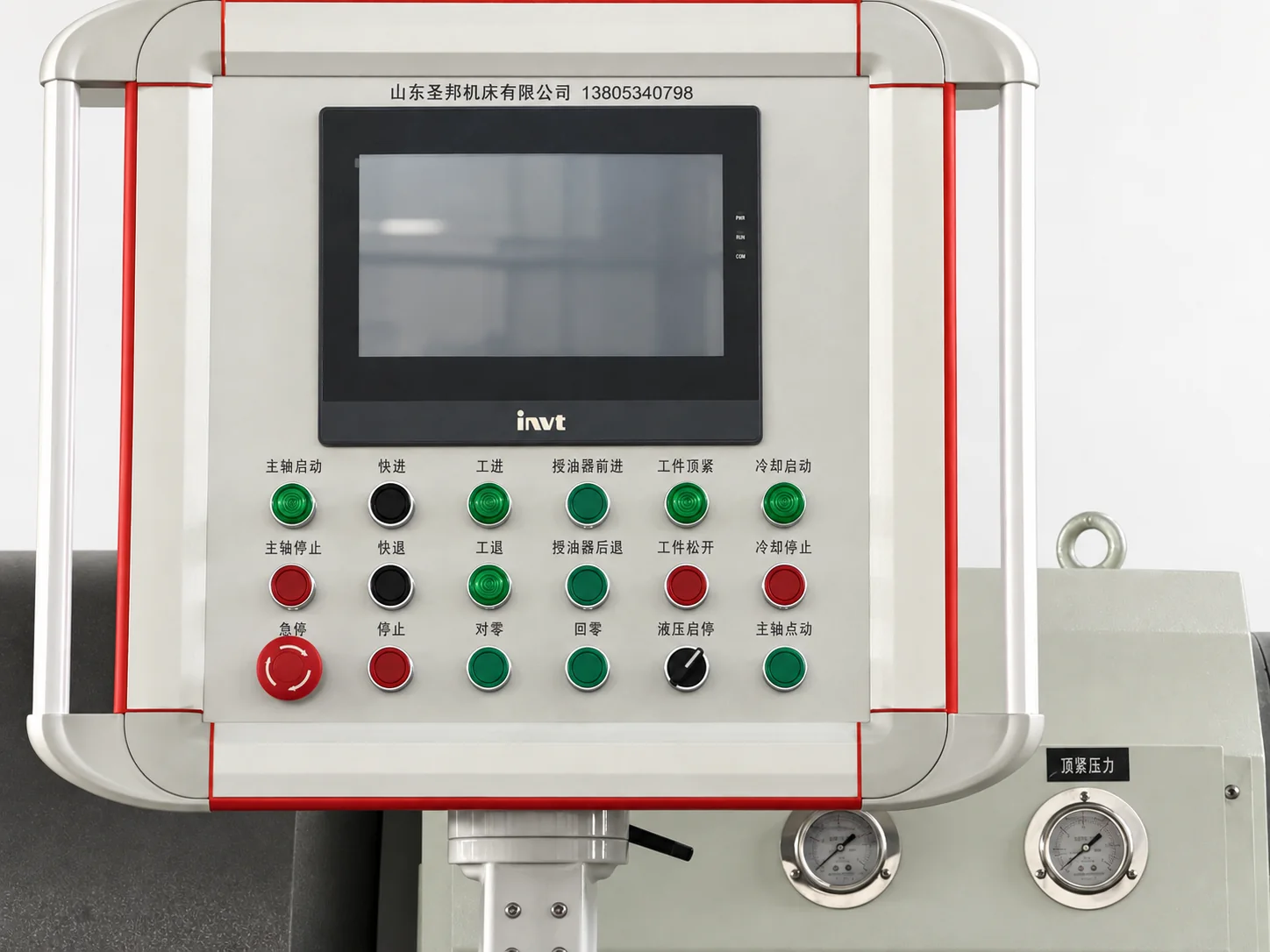

OPERATION PANEL
操作面板
面板设置主轴启动与停止、快进快退、工进、授油器前进与后退、工件顶紧与松开、冷却启停和主轴点动等操作。
FEATURED MODEL
T2240 型深孔镗床
T2240 型深孔镗床专为圆柱形深孔工件设计，覆盖 φ100–φ400 mm 镗孔范围和 1000–12000 mm 加工深度，以强力主轴、稳定支承和连续冷却排屑实现高效加工。
可选配置
- 数控系统
- φ500 mm 卡盘（选配）
- 刀具、授油器、中心架与托架
主要技术参数
- 镗孔直径范围
- φ100–φ400 mm
- 中心高
- 500 mm
- 镗孔最大深度范围
- 1000–12000 mm
- 卡盘直径（选配）
- φ500 mm
- 中心架夹持直径范围
- φ160–φ625 mm
- 托架夹持直径范围
- φ100–φ510 mm
- 主轴转速范围 / 级数
- 40–500 r/min / 12 级
- 主电机功率
- 30 kW
- 进给电机功率
- 4.4 kW（伺服电机）
- 冷却泵电机功率
- 5.5 kW × 2 组
- 冷却系统额定压力
- 0.5 MPa
- 冷却系统流量
- 600 L/min
TECHNICAL PROPOSAL
面向工件和孔径范围的成套配置。
围绕工件材质、孔径、深度、精度目标和节拍要求，提供结构清晰、配置完整的深孔加工设备方案。
