03 / HONING
Чистовая обработка глубоких отверстий диаметром φ40–φ500 мм с точностью IT7–IT8 и шероховатостью Ra 0,4–0,2 мкм.
Станок HM50×3000 для интенсивного хонингования глубоких отверстий удерживает заготовку неподвижной, а хонинговальная головка вращается и совершает возвратно-поступательное движение. Шпиндель 22 кВт с частотным регулированием и автоматический цикл ПЛК обеспечивают точное хонингование и полирование.
Запросить техническое решениеSYSTEM 01
Узел хонинговальной штанги и салазки объединяют шпиндель 22 кВт с частотным регулированием, реечный привод возвратно-поступательного движения и линейные направляющие с автоматической смазкой.

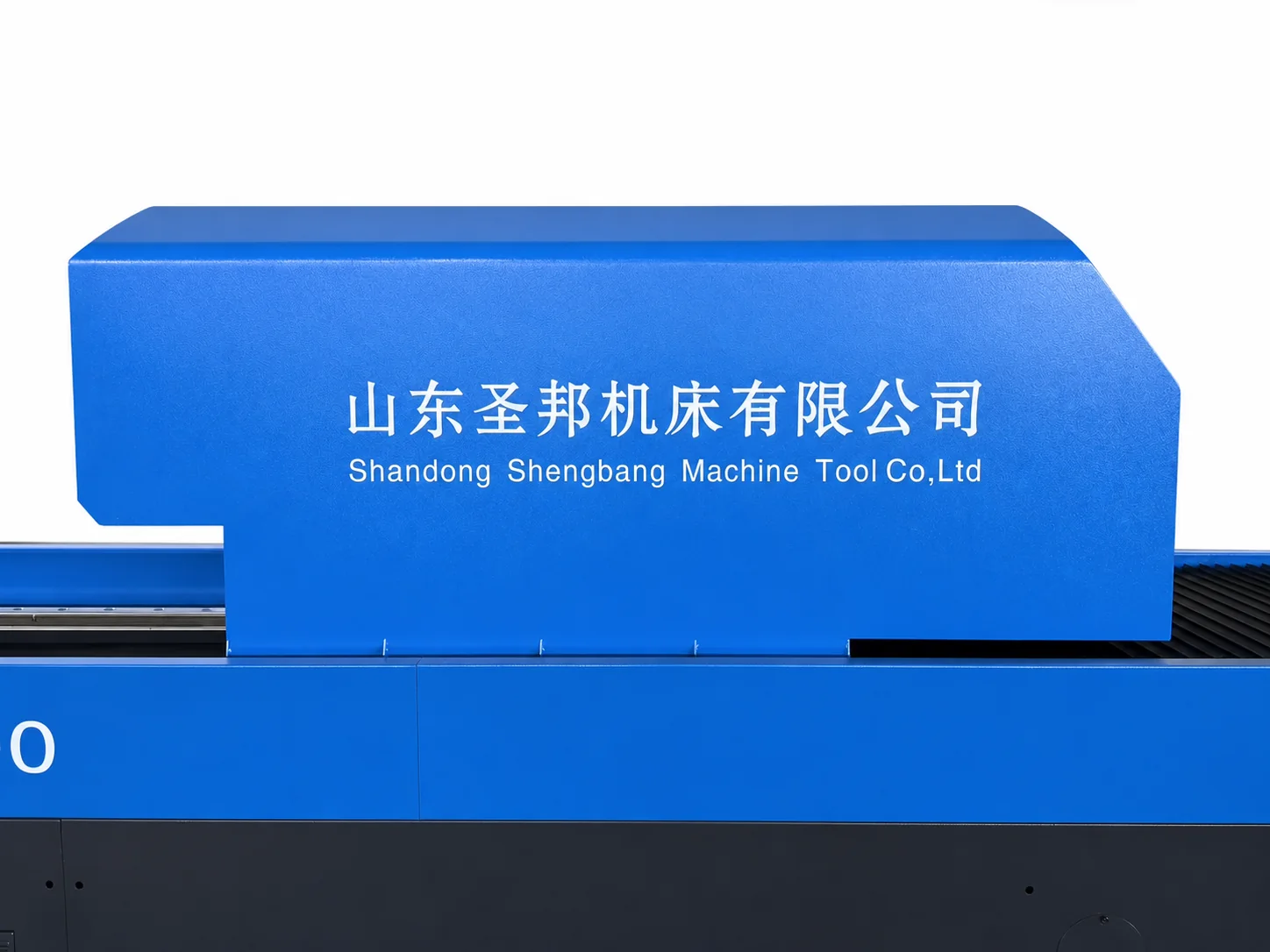

ХОНИНГОВАЛЬНЫЙ УЗЕЛ
Двигатель 22 кВт с частотным регулированием напрямую приводит шпиндель хонинговальной штанги. Вращающаяся головка перемещается вместе с салазками для хонингования с заданным крутящим моментом.

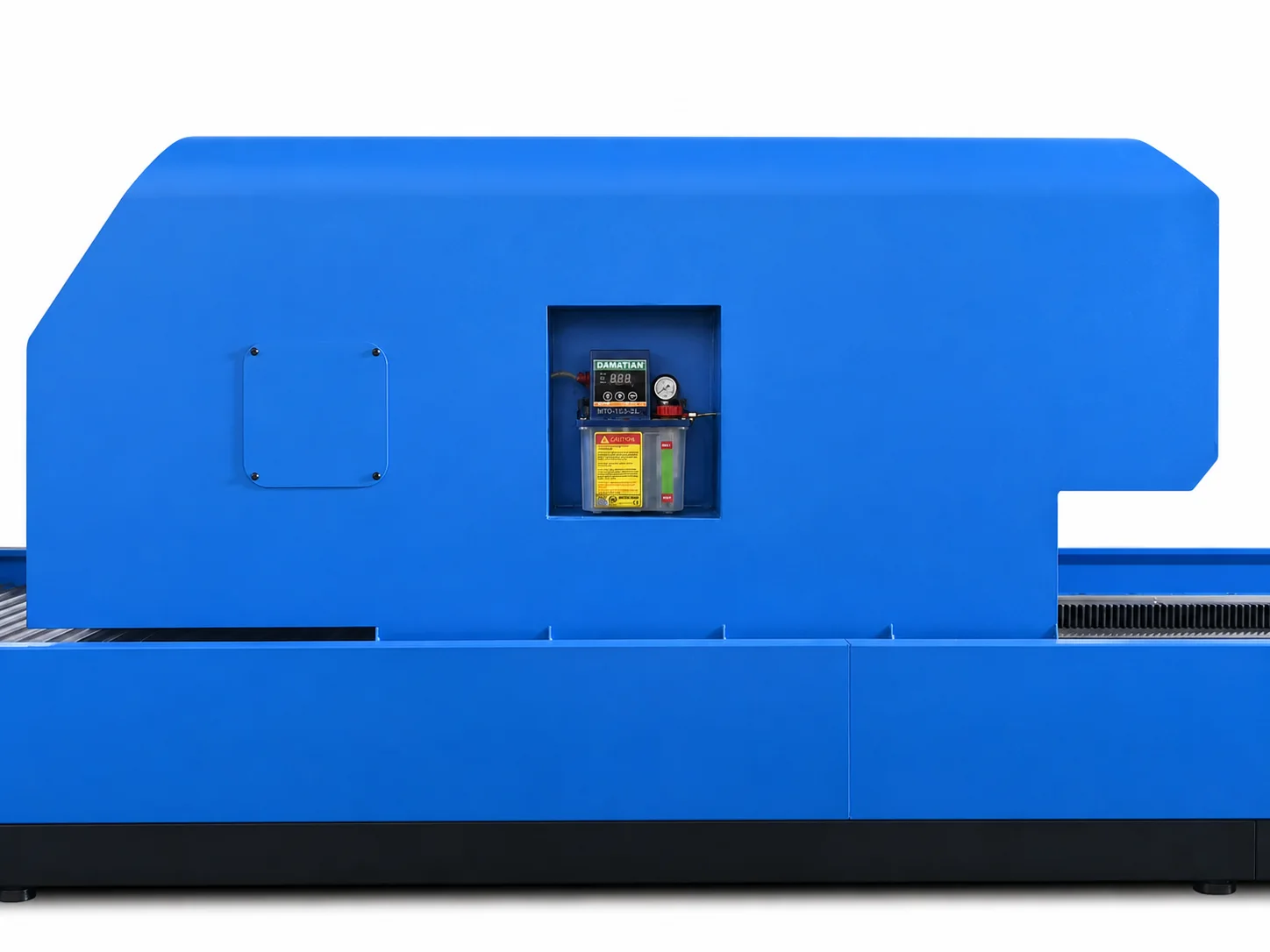

Окно смазки

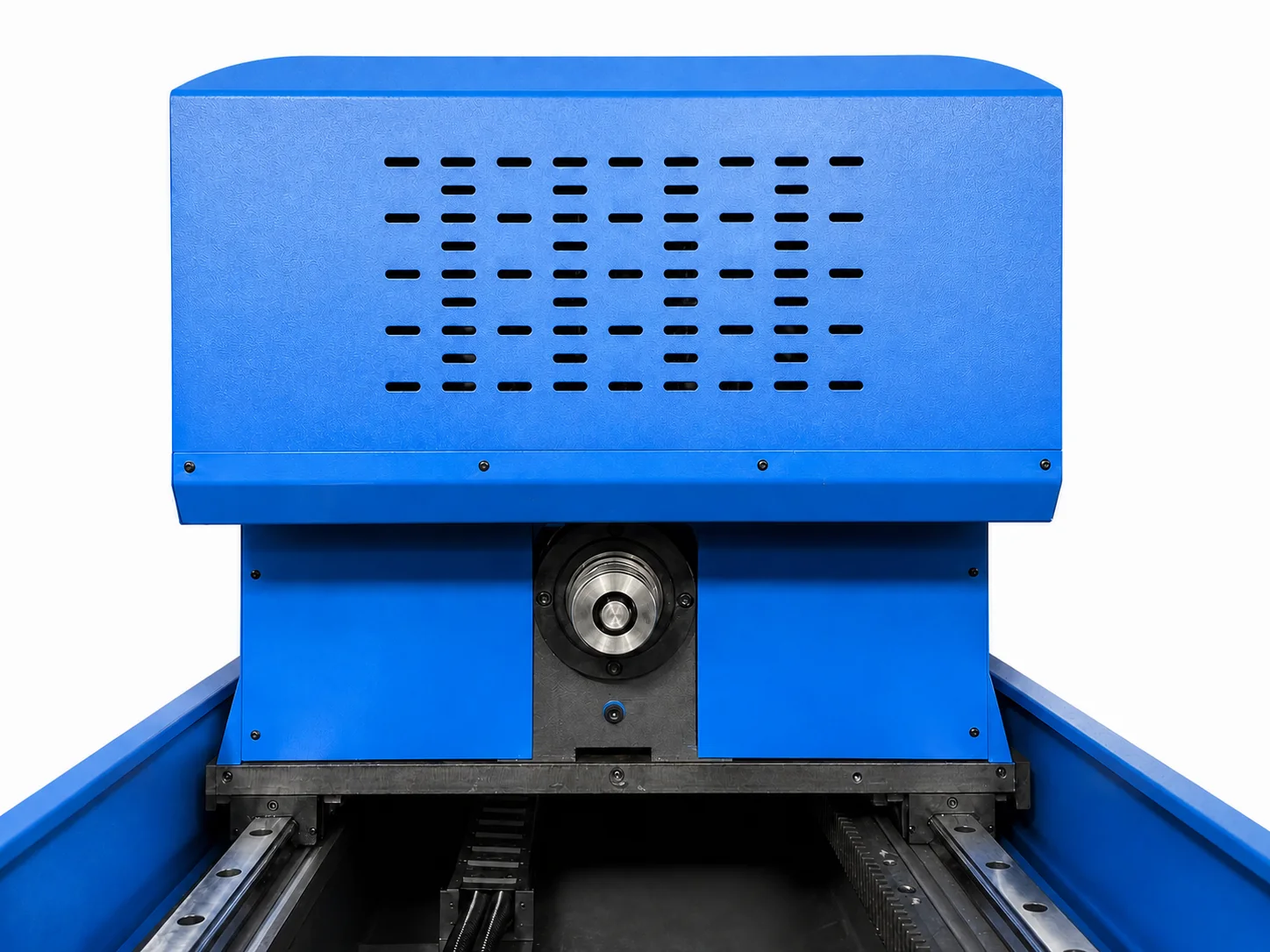

Торцевой механизм

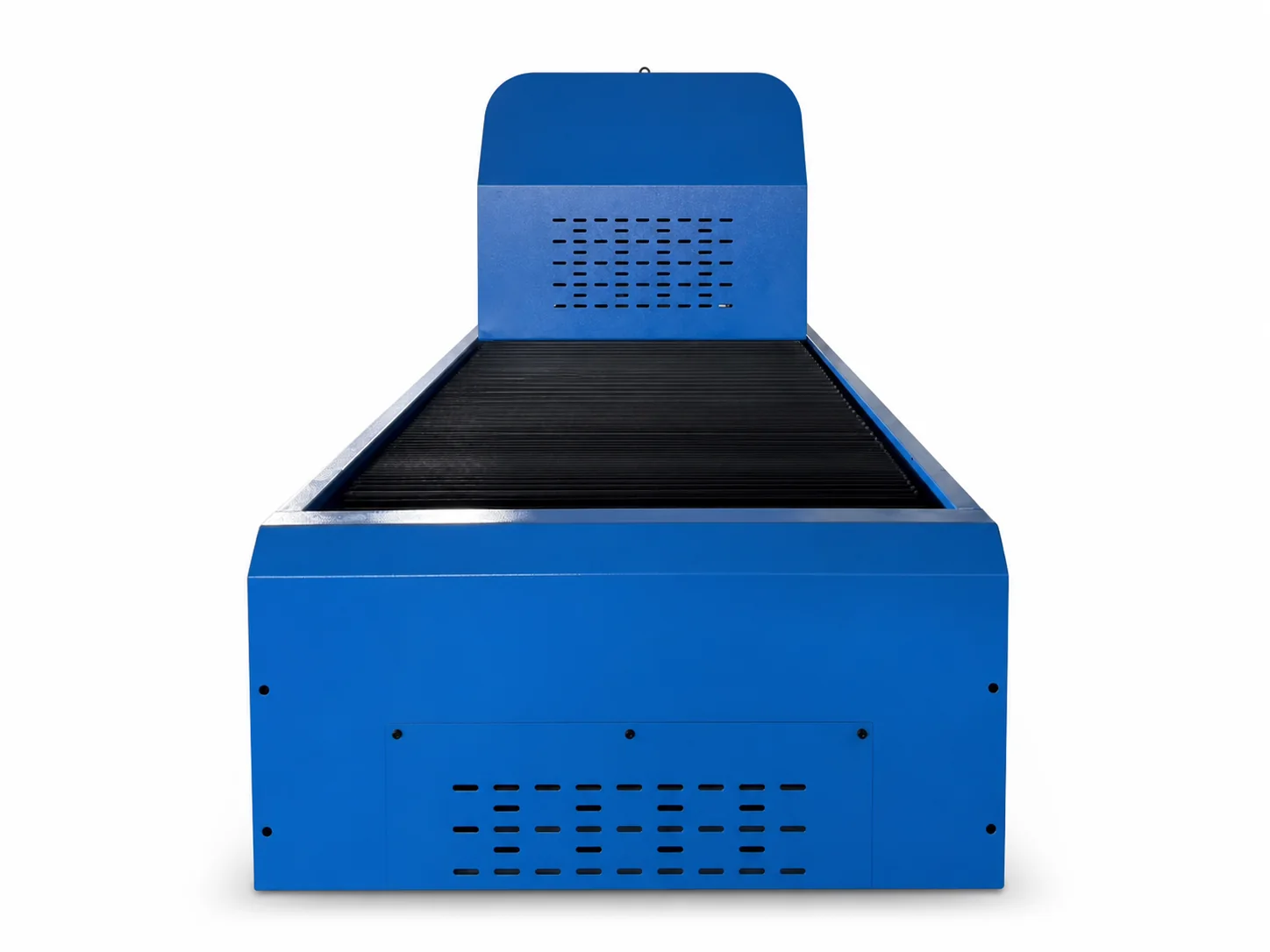

Противоположный торец и станина
НАПРАВЛЯЮЩИЕ ПОДАЧИ
Салазки установлены на линейных направляющих с автоматической смазкой. Серводвигатель приводит реечный механизм для плавного возвратно-поступательного движения.

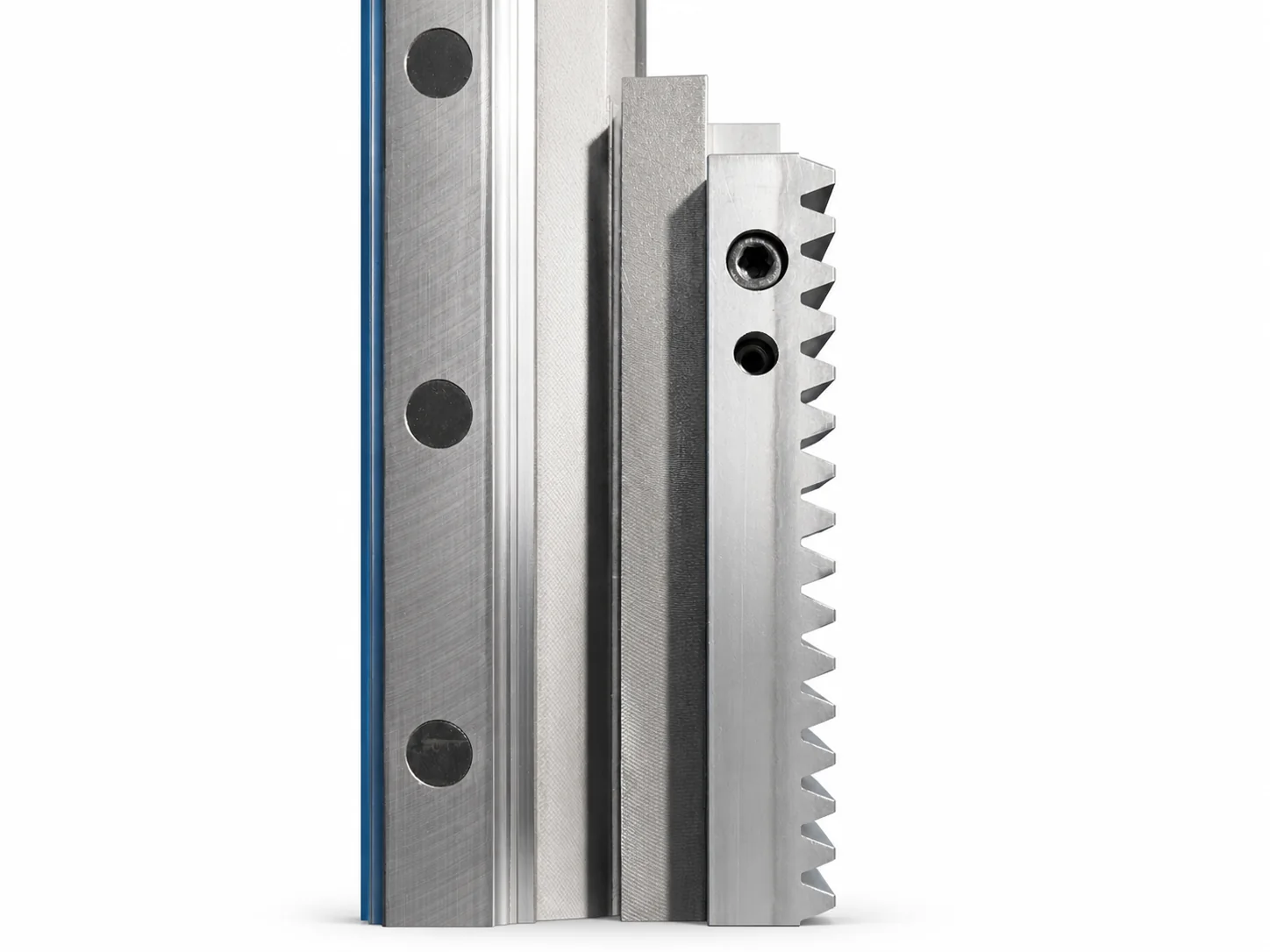

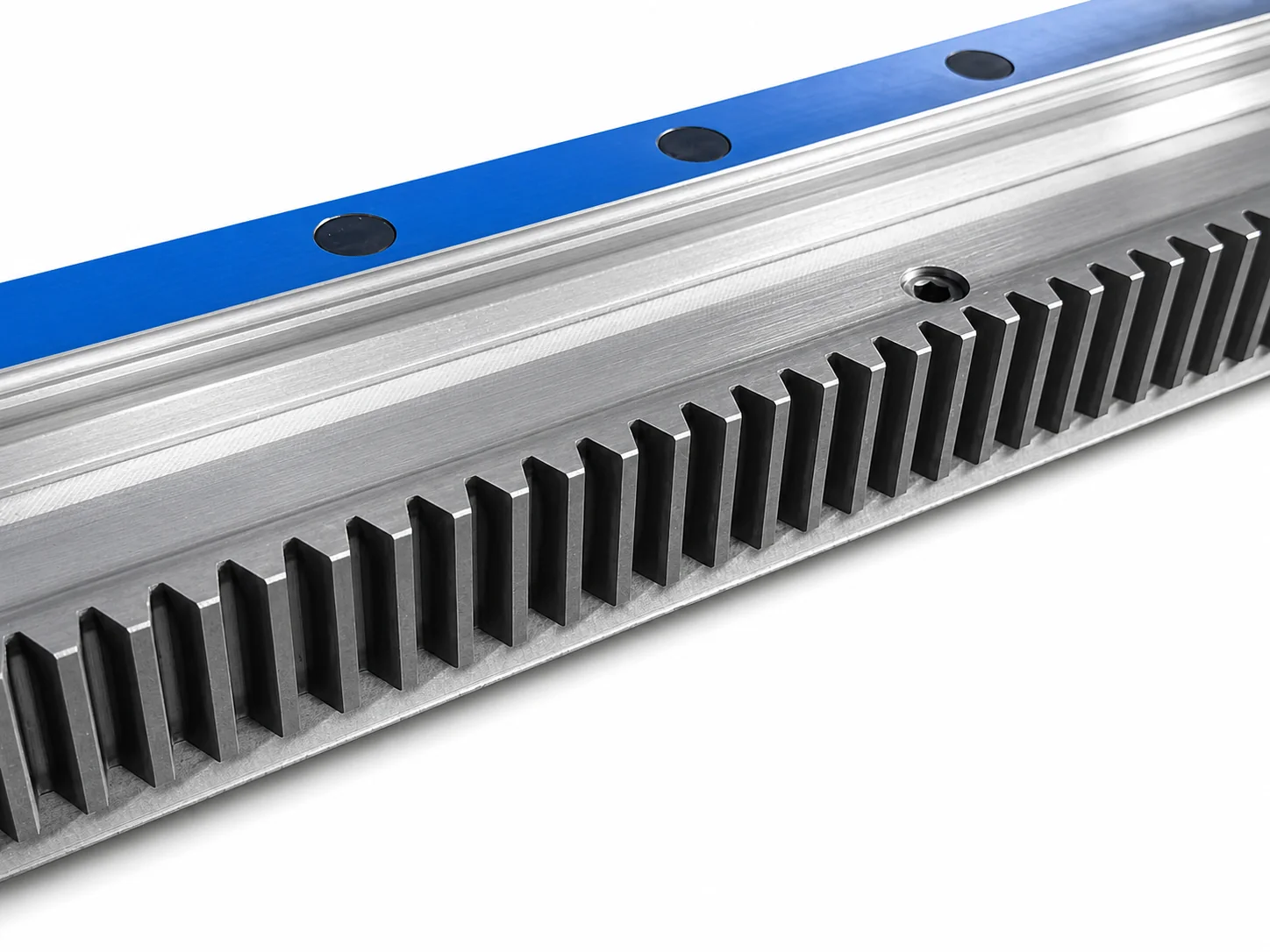

Направляющая, крупный план
SYSTEM 02
V-образные призмы и цепной зажим фиксируют заготовку; опора направляет хонинговальную штангу, а головка раздвигает абразивные бруски.

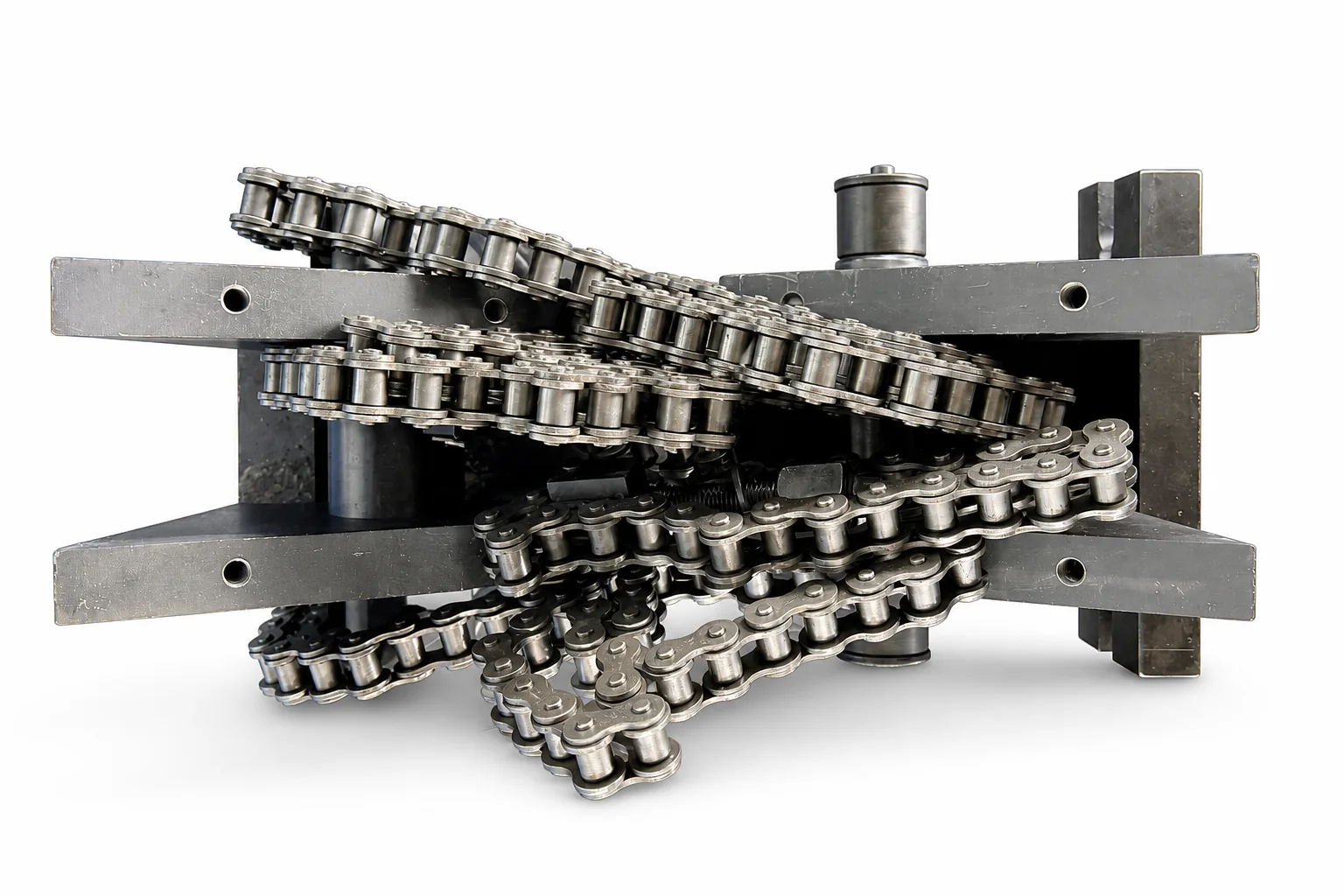

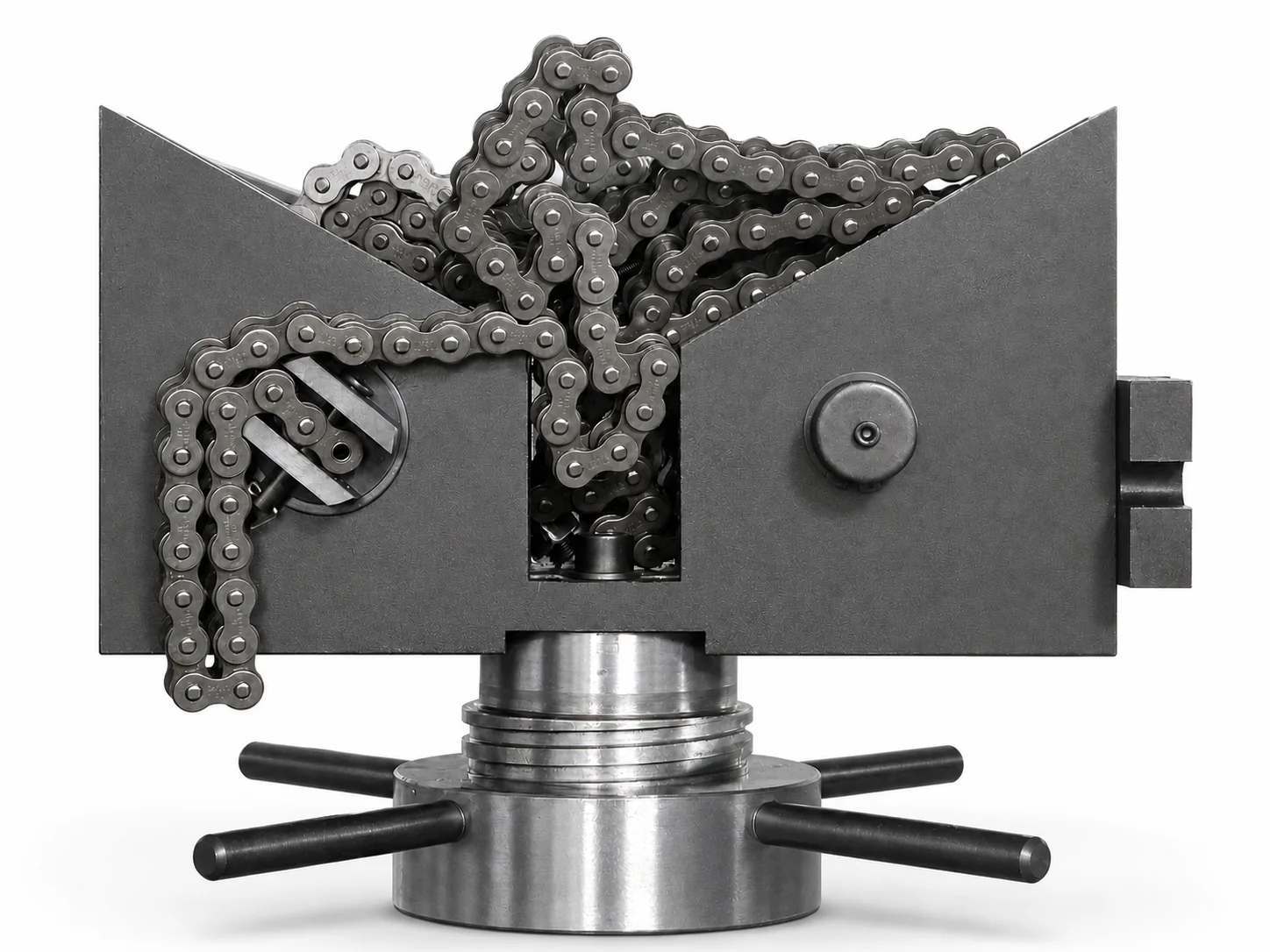

ОПОРА ЗАГОТОВКИ
V-образное приспособление позиционирует заготовку, цепь фиксирует её. Допустимый наружный диаметр φ80–φ600 мм; салазки перемещаются по направляющим под разную длину заготовки.

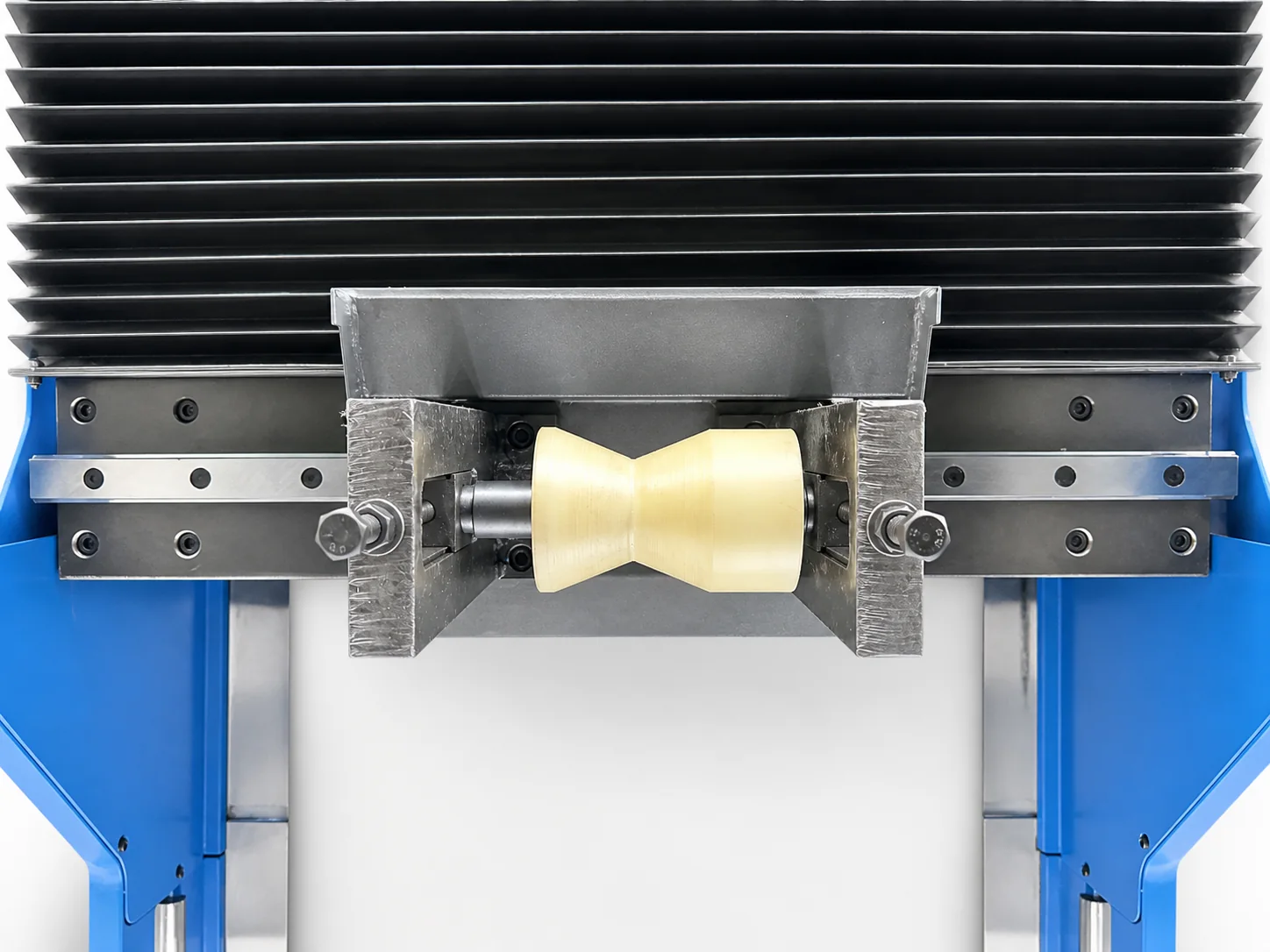

ОПОРА ШТАНГИ
Хонинговальная штанга оснащена карданным шарниром. Её поддержка и направление помогают сохранять прямолинейность и устойчивость станка при обработке длинных отверстий.

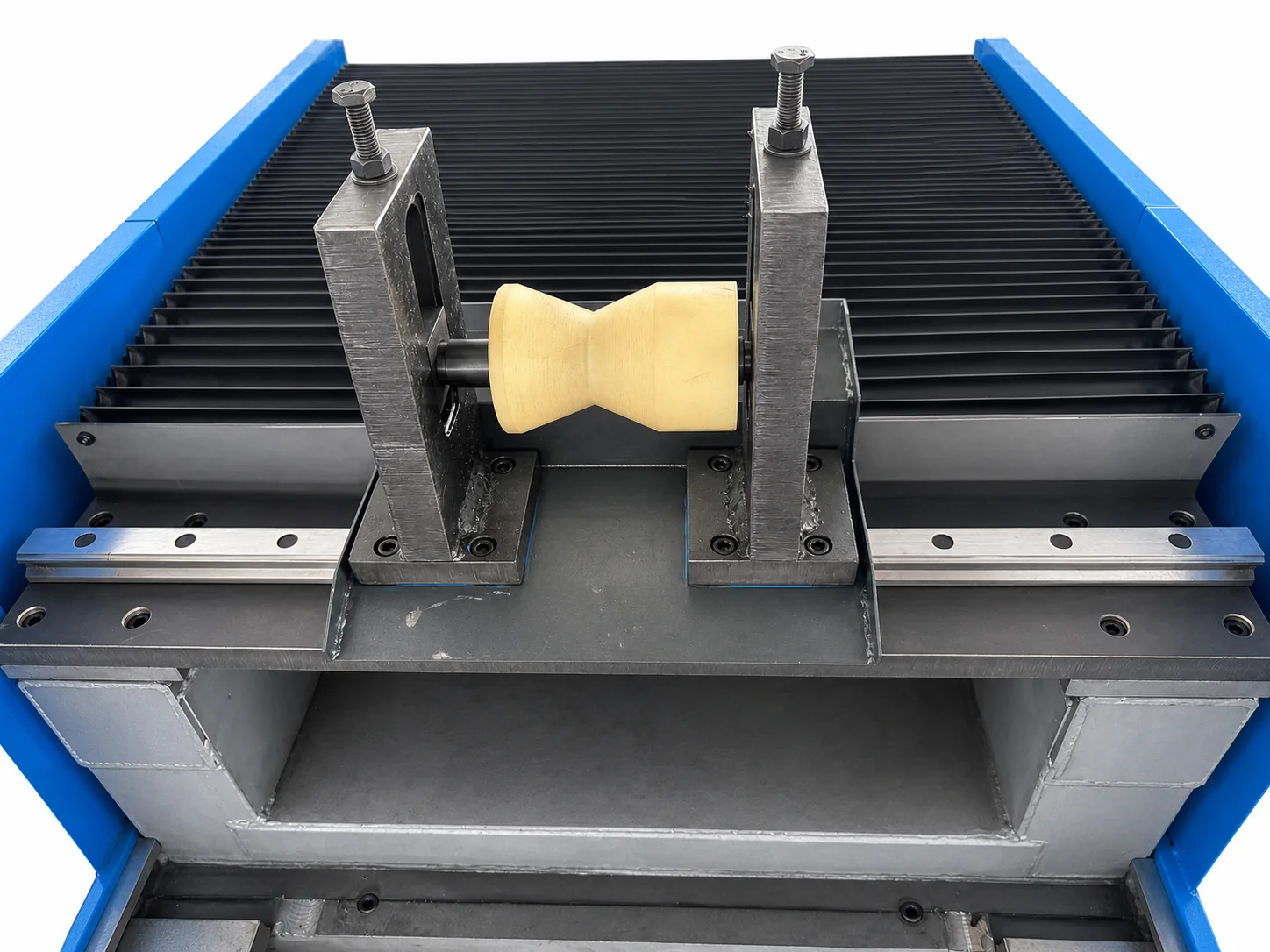

Опора хонинговальной штанги, вид под углом

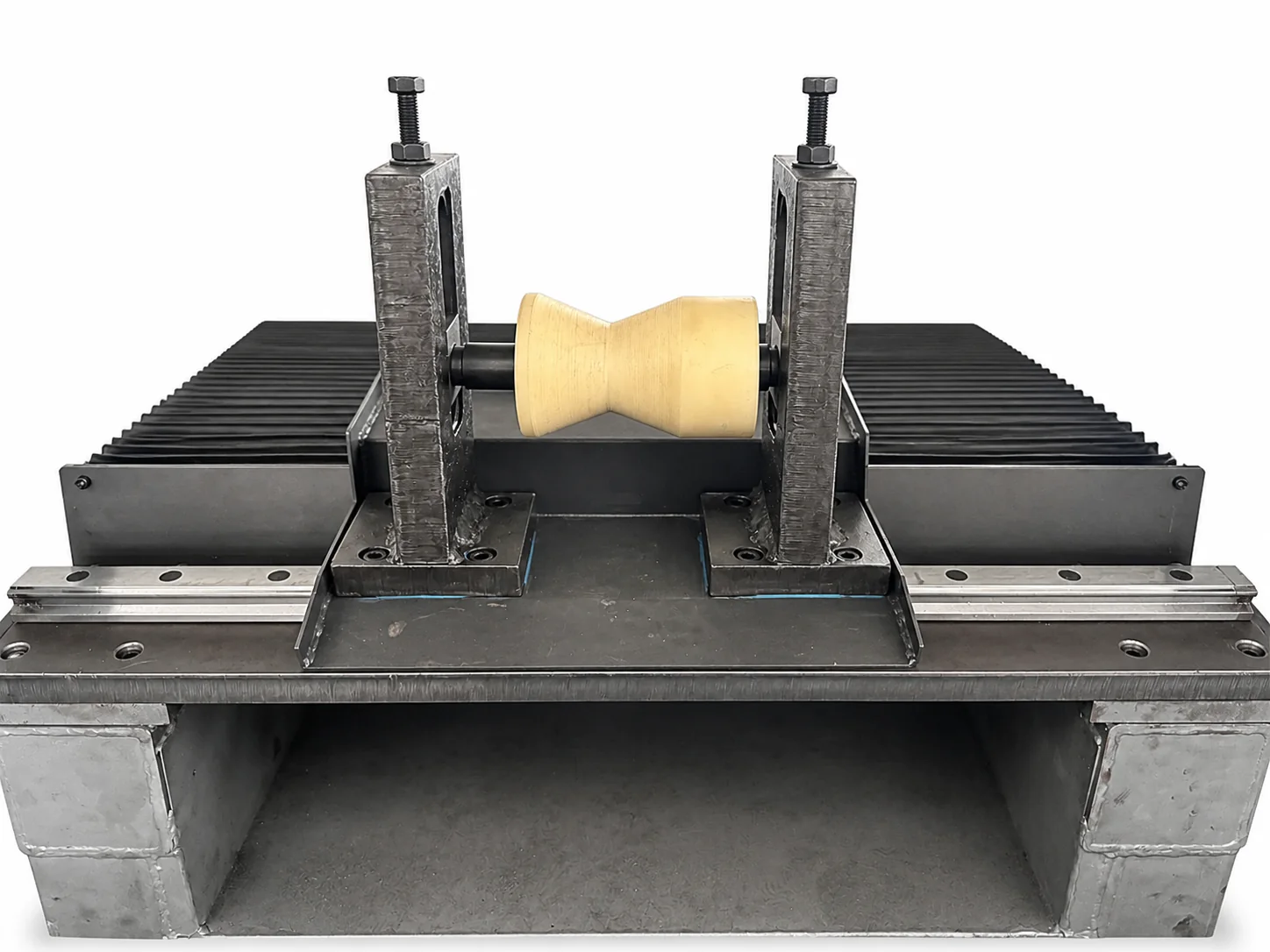

Опора хонинговальной штанги, вид спереди

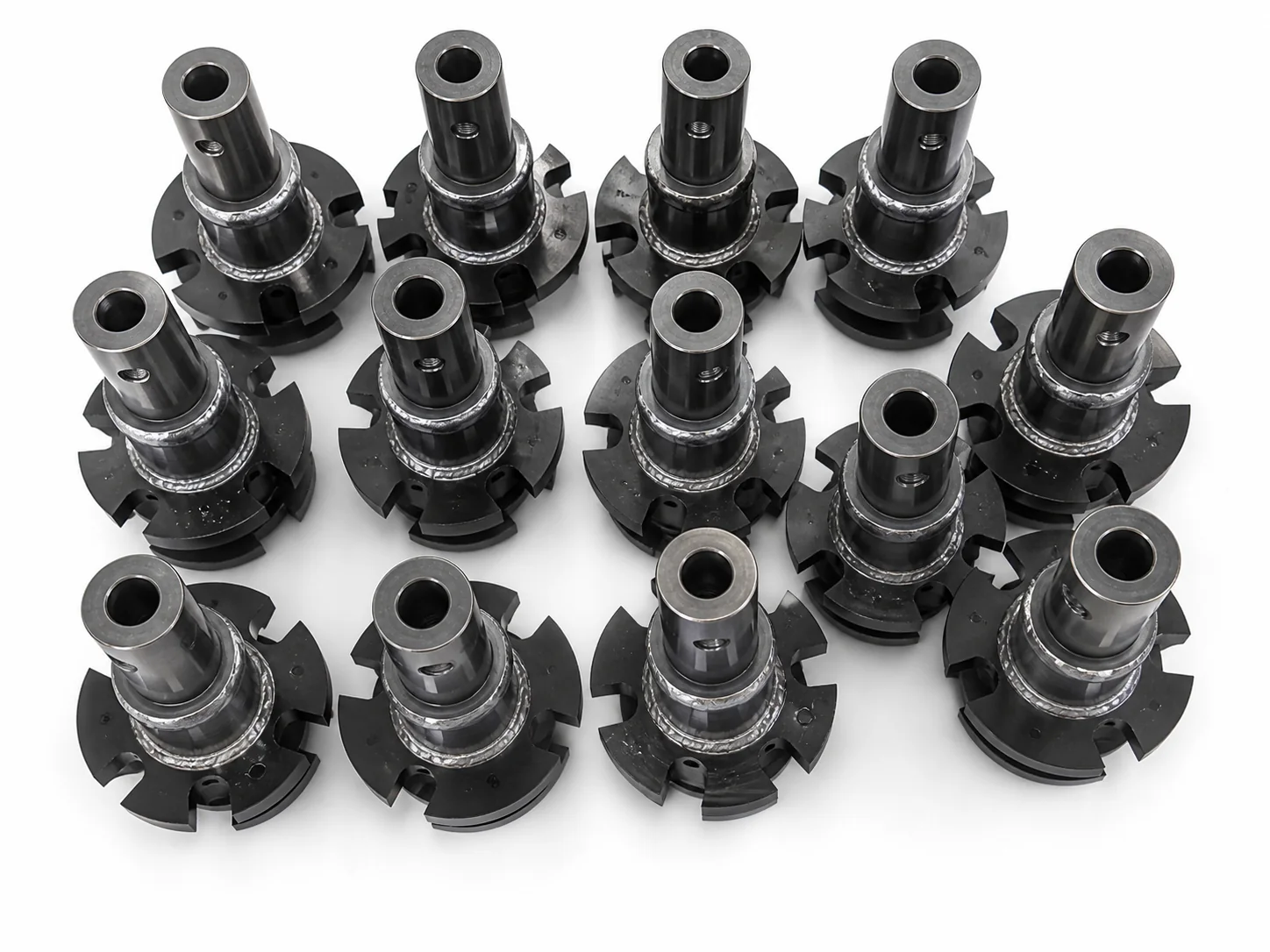

ХОНИНГОВАЛЬНАЯ ГОЛОВКА
Серводвигатель и редуктор раздвигают хонинговальные бруски с заданным крутящим моментом.

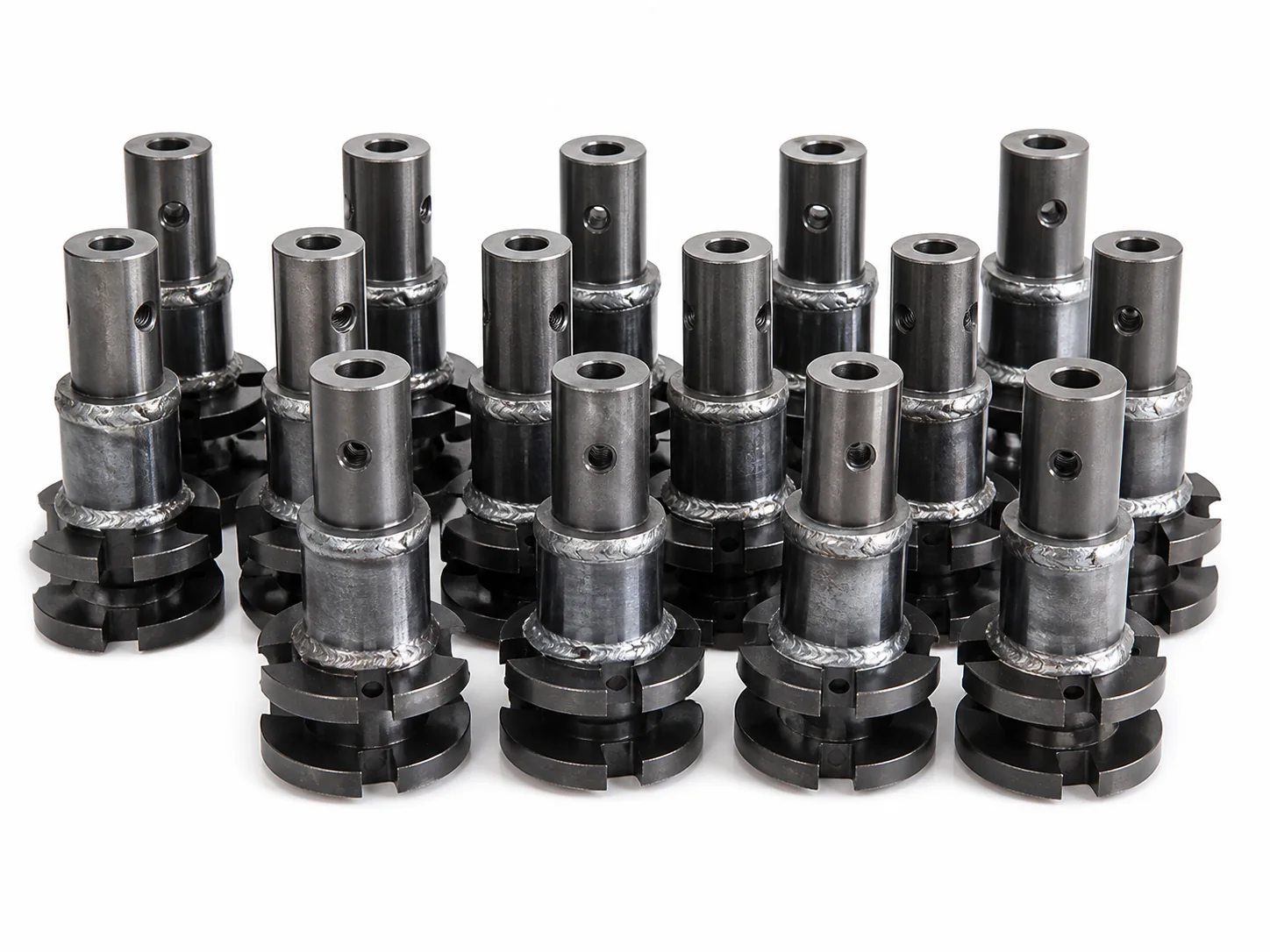

Хонинговальные головки, вид спереди
SYSTEM 03
ПЛК управляет автоматическим циклом, а 10-дюймовый сенсорный экран показывает скорость возвратно-поступательного движения. Плавный реверс и удобная регулировка скорости помогают при глубоком хонинговании.

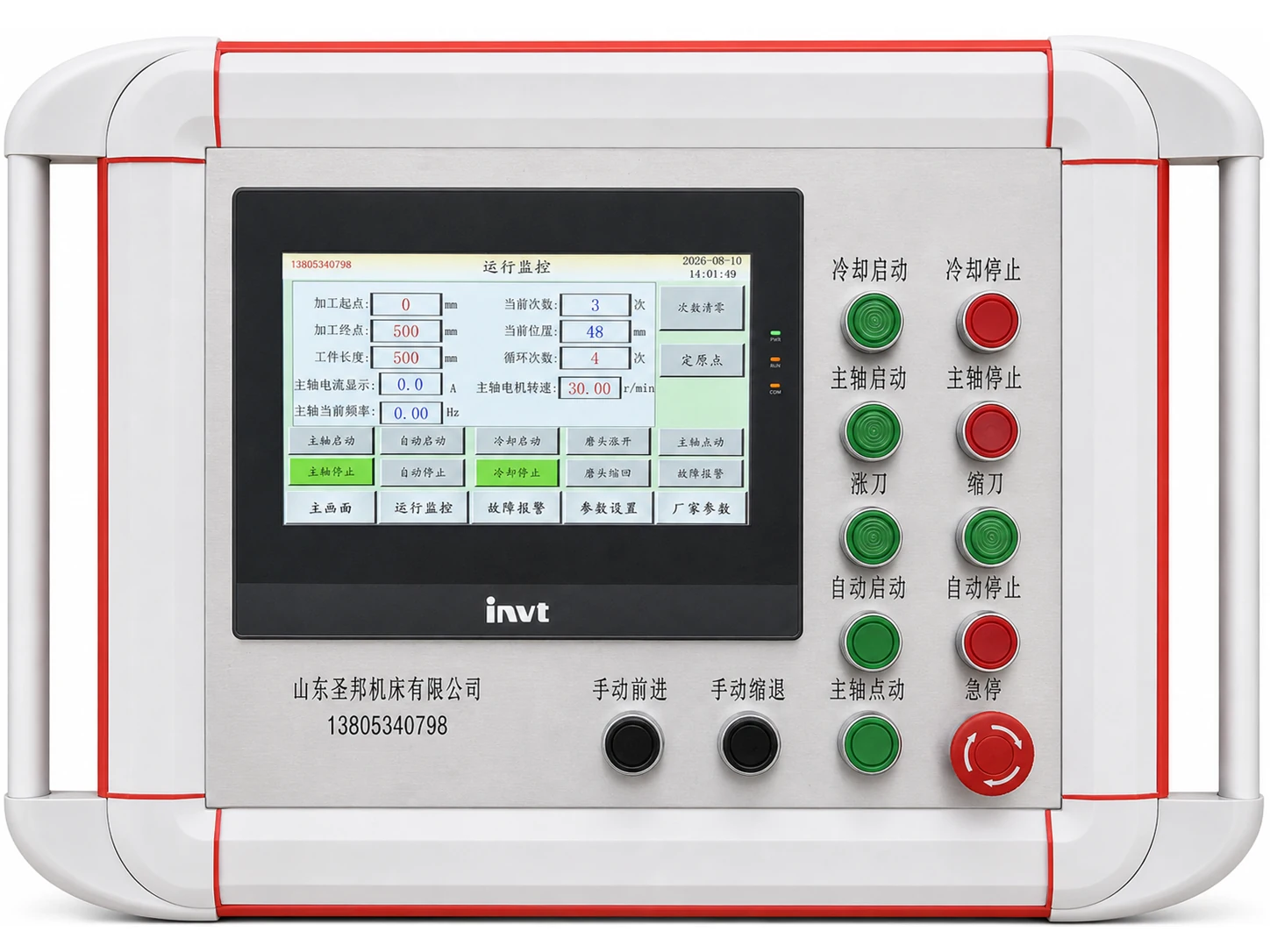

ПАНЕЛЬ УПРАВЛЕНИЯ
10-дюймовый сенсорный экран показывает скорость возвратно-поступательного движения. Вместе с автоматическим циклом ПЛК панель обеспечивает плавный реверс и удобную регулировку скорости.

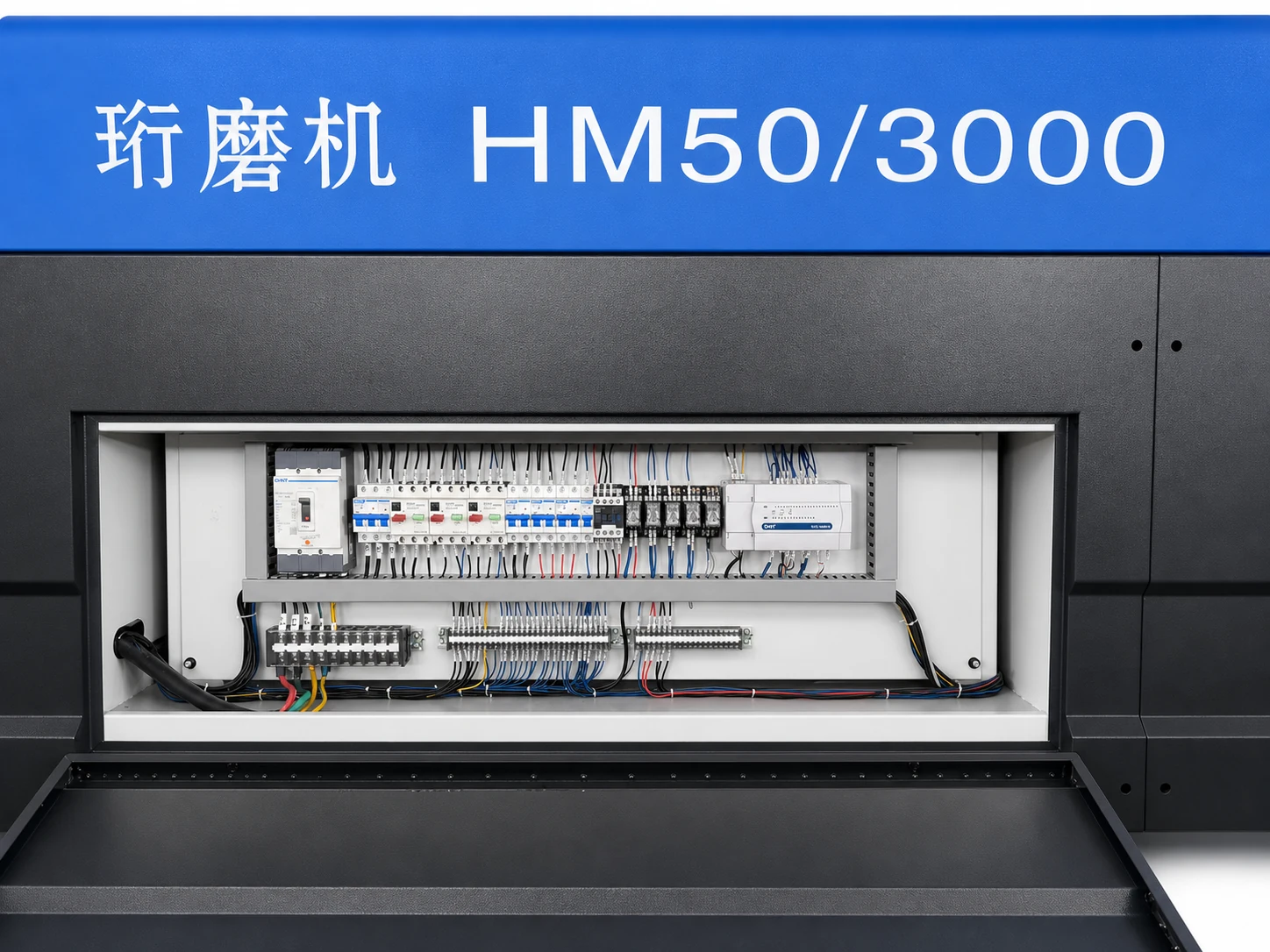

ЭЛЕКТРОСИСТЕМА
Шкаф управления и шкаф приводов содержат ПЛК, приводы и электрические компоненты для возвратно-поступательного движения, разжима и сведения головки и автоматического цикла.

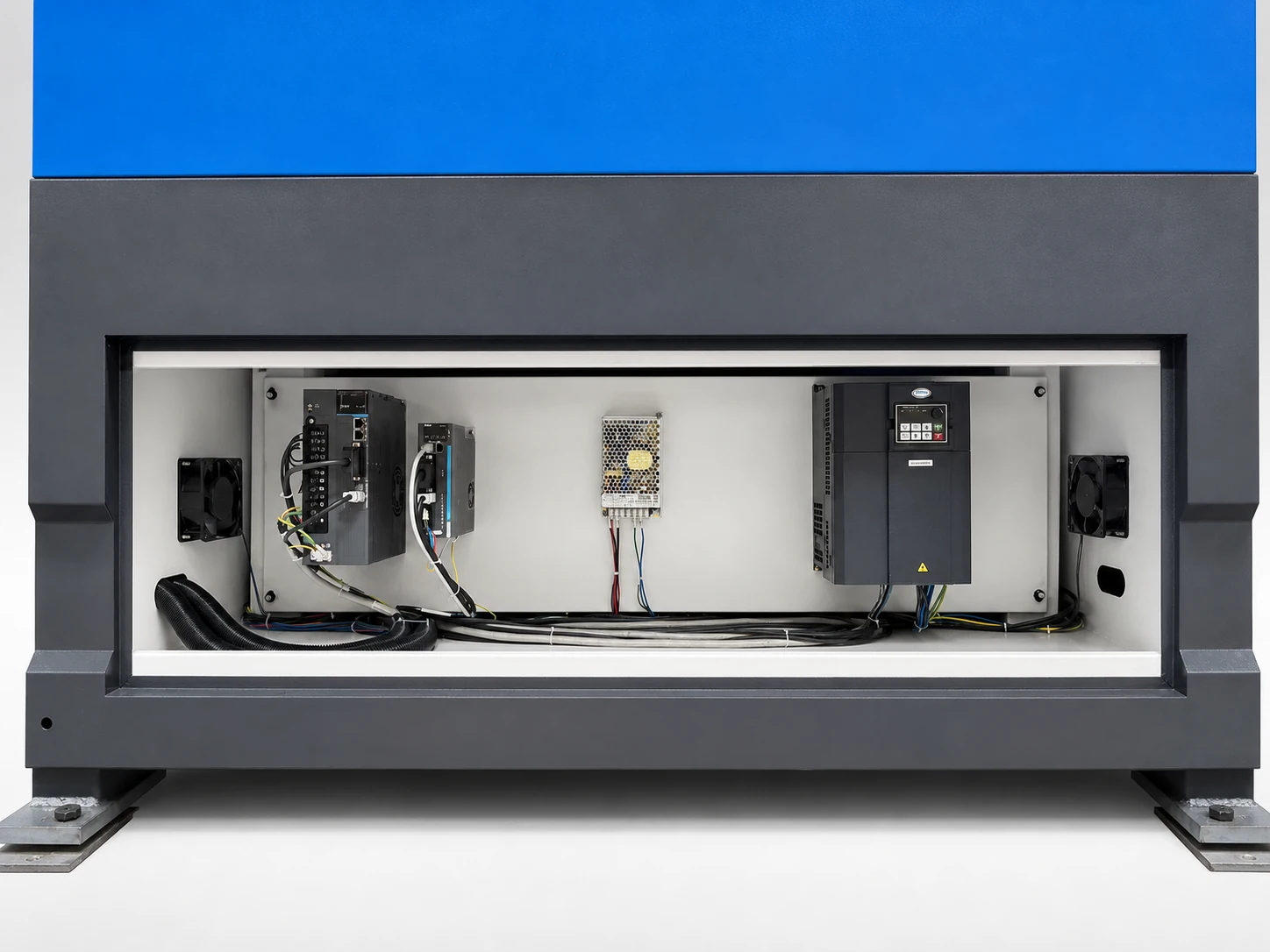

Шкаф приводов
FEATURED MODEL
В станке HM50×3000 цилиндрическая заготовка неподвижна, а хонинговальная головка вращается и совершает возвратно-поступательное движение для обработки и полирования отверстия.
TECHNICAL PROPOSAL
Сначала ознакомьтесь с конструкцией станка, затем укажите материал заготовки, диаметр и глубину отверстия, требования к точности и производительности для подготовки предложения.
